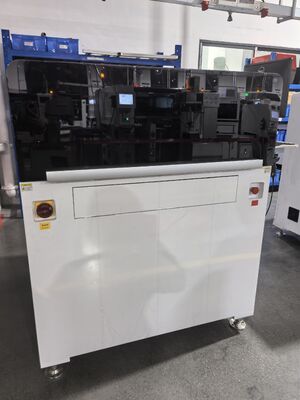

Sistema de máquina de inspección automática de plantillas Sunvishe 3D SV-E500 Inspección por visión 3D AOI para inspección de defectos de superficie de plantillas

  • Sunvishe 3D Automatic Stencil Inspection Machine System SV-E500 3D AOI Vision Inspection for stencill Surface Defects Inspection
Lugar de origen Porcelana
Nombre de la marca Sunvishe
Certificación CE, ROHS
Número de modelo SV-E500 modelo 3d
Cantidad de orden mínima 1
Detalles de empaquetado Cuadro de madera contrachapada + paquete de vacío
Tiempo de entrega 4 semanas
Condiciones de pago T/T
Capacidad de la fuente 50 unidades de máquina al mes
Datos del producto
Artículo de inspección 3D Planitud, deformaciones superficiales, rayones, defectos convexos, abolladuras, etc. Modelo SV-E500 modelo 3d
Tipo de inspección Inspección óptica automatizada Campo de visión Hasta 17 Mm X 14 Mm
detección de defectos área de apertura, posición, cambio, tamaño, cuerpo extraño, falla, bloqueo de orificios, orificio mú Fuente de alimentación CA 220 V ±10 %, 50/60 Hz
Velocidad de inspección Hasta 0,5/s por FOV Velocidad de inspección Hasta 60 segundos por plantilla
Tipo de iluminación Arriba: Luz coaxial blanca; Abajo: fuente de luz LED azul personalizada Tamaño de la plantilla (736 mm × 736 mm) Máx.
Fuente de alimentación 220 V CA, 50/60 Hz Características del software Análisis en tiempo real, Informes, Gestión de bases de datos.
Método de inspección 3D AOI Área de inspección efectiva Hasta 630 mm x 600 mm
Interfaz de usuario Pantalla táctil con GUI
Deja un mensaje
Descripción de producto
技术参数
tparámetros técnicos
产品型号Modelo de producto
Máquina automática de inspección de plantillas 3D SV-E500 3D
检测用途 (Aplicación)
钢网来料检测或清洗后检测:(Inspección entrante de plantilla o inspección después de la limpieza)
测量项目 (Artículos de inspección):开孔面积,位置,偏移,尺寸,异物,毛刺,堵孔,多孔,少孔,张力,厚度
(área de apertura, posición, desplazamiento, tamaño, cuerpo extraño, falla, bloqueo de orificios, múltiples
agujero, falta de agujero, medidor de tensión, espesor, planitud, deformaciones de la superficie, rayones, convexos, defectos de abolladuras)
相机 (Cámara):标配(Estándar):carmera1800万(18M)
光学分辨率 (resolución óptica): 3,6 μm
每FOV时间 (Tiempo de inspección por FOV)
1800万:0.5S/FOV
最大测量开孔尺寸 (Tamaño máximo para aperturas): 16 mm × 14 mm
最小测量开孔尺寸 (Tamaño mínimo para aperturas): 40 μm
最小测量开孔间距 (Distancia mínima entre aperturas): 50 μm
Campo de visión: 16 mm × 14 mm
直线电机(Motor lineal: Motor lineal de doble accionamiento
运控精度 (precisión del control de movimiento)
重复精度(Repetibilidad):±2μm 定位精度(Ubicación):±3μm
开孔面积GRR(GRR del área de apertura)
CalibreR&R<5%
检测开孔数 (Número de orificios de prueba):≤50万 (≤5000 miles miles)
镜头 (lente de cámara):双远心镜头 (doble lente telecéntrica)
光源 (Iluminación):顶部:白色同轴光 ；底部:定制蓝色LED光源 (Arriba: luz coaxial blanca; Abajo: fuente de luz LED azul personalizada)
张力计校准方式(Método de calibración del tensiómetro):自动校准(Calibración automática)
网框尺寸 (Tamaño de la plantilla): (736 mm × 736 mm) Máx. (300 mm × 300 mm) Mín.
检测范围 (área de inspección):630×600 mm
Archivo Gerber: formato RS-274X (enseñanza de datos Gerber)
SPC: histograma, gráfico Xbar-R, gráfico Xbar-s, Cp y Cpk, informe diario/semanal/mensual
远程维护 (mantenimiento remoto): software TeamViewer/software Anydesk o Sunlogin
离线编程查看 (Comprobación de programación sin conexión):离线编程 (Programación sin conexión)
计算机系统 (Sistema informático):Win11 专业版64位 (Win11 ProfessionalEdition 64 bits)
计算机 (Computadora):工控机 (Computadora personal industrial)
电源 (requisito de energía): 220 V, 50/60 HZ, 功 率 (potencia): 2,5 kW
设备尺寸 (Tamaño del equipo):1130mm(L)×1215mm(W)×1500mm(H)不含三色灯 (No contiene luz de tres colores)
气源 (suministro de aire): 0,2 Mpa-0,6 Mpa
设备重量 (Peso del equipo): 1025 KG

Opciones:
张力检测系统 (Sistema de inspección de tensión)
定制开发MES模板 (Desarrollo personalizado de plantilla MES)
刮刀直线度检测 (prueba de parellenismo con escobilla de goma)
钢网信息管理系统(SSMS)(Sistema de gestión de plantillas inteligente)
钢网厚度检测 (Sistema de inspección de espesor)
