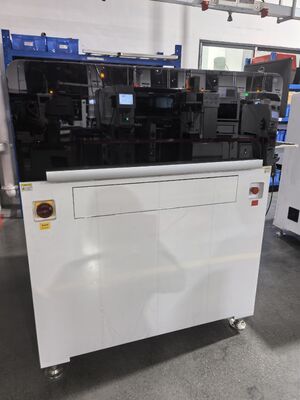

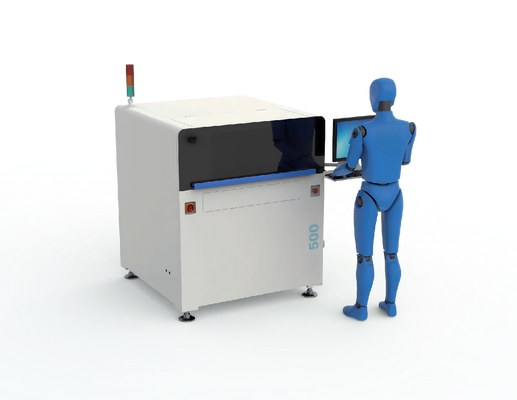

Sistema de máquina de inspección automática de plantillas Sunvishe 3D SV-E500 Inspección por visión 3D AOI para inspección de defectos de superficie de plantillas

  • Sunvishe 3D Automatic Stencil Inspection Machine System SV-E500 3D AOI Vision Inspection for stencill Surface Defects Inspection
  • Sunvishe 3D Automatic Stencil Inspection Machine System SV-E500 3D AOI Vision Inspection for stencill Surface Defects Inspection
Place of Origin China
Nombre de la marca Sunvishe
Certificación CE, ROHS
Model Number SV-E500 3D
Minimum Order Quantity 1
Packaging Details Plywood case+vacuum package
Delivery Time 4 weeks
Payment Terms T/T
Supply Ability 50 units machine per month
Datos del producto
Artículo de inspección 3D Planitud, deformaciones superficiales, rayones, defectos convexos, abolladuras, etc. Modelo SV-E500 modelo 3d
Tipo de inspección Inspección óptica automatizada Campo de visión Hasta 17 Mm X 14 Mm
detección de defectos área de apertura, posición, cambio, tamaño, cuerpo extraño, falla, bloqueo de orificios, orificio mú Fuente de alimentación CA 220 V ±10 %, 50/60 Hz
Velocidad de inspección Hasta 0,5/s por FOV Velocidad de inspección Hasta 60 segundos por plantilla
Tipo de iluminación Arriba: Luz coaxial blanca; Abajo: fuente de luz LED azul personalizada Tamaño de la plantilla (736 mm × 736 mm) Máx.
Fuente de alimentación 220 V CA, 50/60 Hz Características del software Análisis en tiempo real, Informes, Gestión de bases de datos.
Método de inspección 3D AOI Área de inspección efectiva Hasta 630 mm x 600 mm
Interfaz de usuario Pantalla táctil con GUI
Deja un mensaje
Descripción de producto
技术参数 (cuadro de tecnología)
T.Parámetros técnicos
producto modeloModelo de producto
Máquina de inspección automática de plantillas 3D SV-E500 3D
检测用途 (Aplicación)
钢网来料检测或清洗后检测: ((Inspección de entrada de láminas o inspección después de la limpieza)
测量项目 (elementos de inspección): superficie del agujero abierto, posición, desplazamiento, tamaño, objeto, perforación, obstáculo, perforación, perforación, perforación, fuerza, espesor.
(área de apertura, posición, desplazamiento, tamaño, cuerpo extraño, fallo, bloqueo de orificios,
agujero, agujero perdido, medidor de tensión, espesor, plano, deformaciones de la superficie, arañazos, convexos, defectos de abolladuras)
相机 (Cámara):标配 ((Estándar): carmera1800万 ((18M)
Resolución óptica:3.6 μm
Cada FOV tiempo (tiempo de inspección por FOV)
1800万:0.5S/FOV
Máxima medida de tamaño del orificio (tamaño máximo para las aberturas): 16 mm × 14 mm
El tamaño mínimo de las aberturas: 40 μm
La distancia mínima entre las aberturas de los tubos de ensayo: 50 μm
La velocidad de entrada de los vehículos aéreos de las categorías A y B
Motor lineal: motor lineal de doble transmisión
运控制精度 ((Precisión de control de movimiento)
Recuperación de la precisión (repetible): ± 2 μm 定位精度 (ubicación): ± 3 μm
开孔面积GRR ((GRR del área de apertura)
GageR&R < 5%
检测开孔数 (Número de agujeros de ensayo):≤50万 (≤5000 miles de miles)
镜头 (objetivo de la cámara):双远心镜头 (objetivo telecéntrico doble)
光源 (Iluminación):顶部:白色同轴光 ;底部:定制蓝色LED光源 (Alto: luz coaxial blanca; Abajo: fuente de luz LED azul personalizada)
张力计校准方式 ((Método de calibración del tensiómetro): automático de calibración))
网框尺寸 (Tamaño de la plantilla): (736 mm × 736 mm) Máximo (300 mm × 300 mm) Min
检测范围 (Inspectionarea):630×600 mm. El área de inspección es de 630×600 mm.
Archivo Gerber:Formato RS-274X (Enseñanza de datos de Gerber)
SPC:Histograma, Gráfico Xbar-R, Gráfico Xbar-s, Informe diario/semanal/mensual
远程维护 (Mantenimiento remoto):Software TeamViewer /Software Anydesk o Sunlogin
离线编程查看 (comprobación de programación fuera de línea):离线编程 (programación fuera de línea)
计算机系统 (sistema informático):Win11 专业版64位 (Win11 ProfessionalEdition 64 bits)
计算机 (Computador):工控机 (Computador personal industrial)
电源 (Requisito de energía):220V,50/60HZ,功率(Poder):2.5kW
设备尺寸 (Equipmentsize):1130mm(L) × 1215mm(W) × 1500mm(H) no contiene luz de tres colores
气源 (Alimentación de aire):0.2Mpa-0.6Mpa
设备重量 (Peso del equipo):1025KG

Las opciones:
张力检测系统 (Sistema de inspección de tensión)
定制开发MES模板 (Desarrollo personalizado de la plantilla MES)
刀直线度检测 (prueba paralela a la presión de la navaja)
钢网信息管理系统 (SSMS) (Sistema inteligente de gestión de plantillas)
钢网厚度检测 ((Sistema de inspección del espesor)
