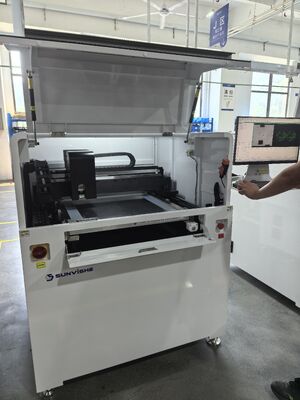

Sistema automático de máquina de inspección de plantillas Sunvishe SV-E500 Inspección visual AOI para inspección de plantillas de 736*736mm

  • Sunvishe Automatic Stencil Inspection Machine System SV-E500 AOI Vision Inspection for 736*736mm stencil inspection
  • Sunvishe Automatic Stencil Inspection Machine System SV-E500 AOI Vision Inspection for 736*736mm stencil inspection
Lugar de origen Porcelana
Nombre de la marca Sunvishe
Certificación CE
Número de modelo SV-E500
Cantidad de orden mínima 1
Detalles de empaquetado Cuadro de madera contrachapada + paquete de vacío
Tiempo de entrega 4 semanas
Capacidad de la fuente 50 unidades de máquina al mes
Datos del producto
Tipo de inspección Inspección óptica automatizada Campo de visión Hasta 17 Mm X 14 Mm
Detección de defectos área de apertura, posición, cambio, tamaño, cuerpo extraño, falla, bloqueo de orificios, orificio mú Fuente de alimentación CA 220 V ±10 %, 50/60 Hz
Velocidad de inspección Hasta 60 segundos por plantilla Conectividad Ethernet, USB
Modelo SV-E500 Tipo de iluminación Arriba: Luz coaxial blanca; Abajo: fuente de luz LED azul personalizada
Velocidad de inspección Hasta 0,5/s por FOV Tamaño de la plantilla (736 mm × 736 mm) Máx.
Fuente de alimentación 220 V CA, 50/60 Hz Características del software Análisis en tiempo real, Informes, Gestión de bases de datos.
Método de inspección 3D AOI Área de inspección efectiva Hasta 630 mm x 600 mm
Interfaz de usuario Pantalla táctil con GUI
Deja un mensaje
Descripción de producto
技术参数 (cuadro de tecnología)
T.Parámetros técnicos
producto modeloModelo de producto
AI Máquina automática de inspección de plantillas SV-E500
检测用途 (Aplicación)
钢网来料检测或清洗后检测 El material de acero es objeto de inspección.
(Inspección de entrada o inspección después de la limpieza)
测量项目 (elementos de inspección): superficie del agujero abierto, posición, desplazamiento, tamaño, objeto, perforación, obstáculo, perforación, perforación, perforación, fuerza, espesor.
(área de apertura, posición, desplazamiento, tamaño, cuerpo extraño, fallo, bloqueo de orificios,
agujero, agujero sin agujero, medidor de tensión, grosor)
相机 (Cámara):标配 ((Estándar): carmera 500万 ((5M) 选配 ((Opciones): carmera1800万 ((18M)
Resolución óptica:60,9 μm 3,6 μm
Cada FOV tiempo (tiempo de inspección por FOV)
500万:0.5S/FOV
1800万:0.7S/FOV
Máxima medida de tamaño del orificio (tamaño máximo para las aberturas)
16 mm por 14 mm
17 mm por 14 mm
El tamaño mínimo de las aberturas
60 μm
40 μm
la distancia mínima entre las aberturas
60 μm
80 μm
VAL: 17 mm × 14 mm
16 mm por 14 mm
Motor lineal: motor lineal de doble transmisión
运控制精度 ((Precisión de control de movimiento)
Recuperación de la precisión (repetible): ± 2 μm 定位精度 (ubicación): ± 3 μm
开孔面积GRR ((GRR del área de apertura)
GageR&R < 5%
检测开孔数 (Número de agujeros de ensayo)
≤ 50 000 (≤ 500 mil)
镜头 (objetivo de la cámara)
双远心镜头 (Lente telecéntrica doble)
La luz de la luz de la fuente de luz
顶部:白色同轴光 ;底部:定制蓝色LED fuente de luz
(Alto: luz coaxial blanca; abajo: fuente de luz LED azul personalizada)
Calibración
张力计校准方式 ((Método de calibración del densímetro)
Es un buen ejemplo de lo que se hace.
网框尺寸 (Tamaño de la plantilla)
Se aplicarán las siguientes medidas:
检测范围 (Área de inspección)
630 × 600 mm
Archivo Gerber:Formato RS-274X (Enseñanza de datos de Gerber)
SPC:Histograma, Gráfico Xbar-R, Gráfico Xbar-s, Informe diario/semanal/mensual
远程维护 (Mantenimiento remoto):Software TeamViewer /Software Anydesk o Sunlogin
离线编程查看 (comprobación de programación fuera de línea):离线编程 (programación fuera de línea)
计算机系统 (sistema informático):Win11 专业版64位 (Win11 ProfessionalEdition 64 bits)
计算机 (Computador):工控机 (Computador personal industrial)
电源 (Requisito de energía):220V,50/60HZ,功率(Poder):2.5kW
设备尺寸 (Equipmentsize):1130mm(L) × 1215mm(W) × 1500mm(H) no contiene luz de tres colores
气源 (Alimentación de aire):0.2Mpa-0.6Mpa
设备重量 (Peso del equipo):1025KG
Las opciones:
张力检测系统 (Sistema de inspección de tensión)
定制开发MES模板 (Desarrollo personalizado de la plantilla MES)
刀直线度检测 (prueba paralela a la presión de la navaja)
钢网信息管理系统 (SSMS) (Sistema inteligente de gestión de plantillas)
钢网厚度检测 ((Sistema de inspección del espesor)
