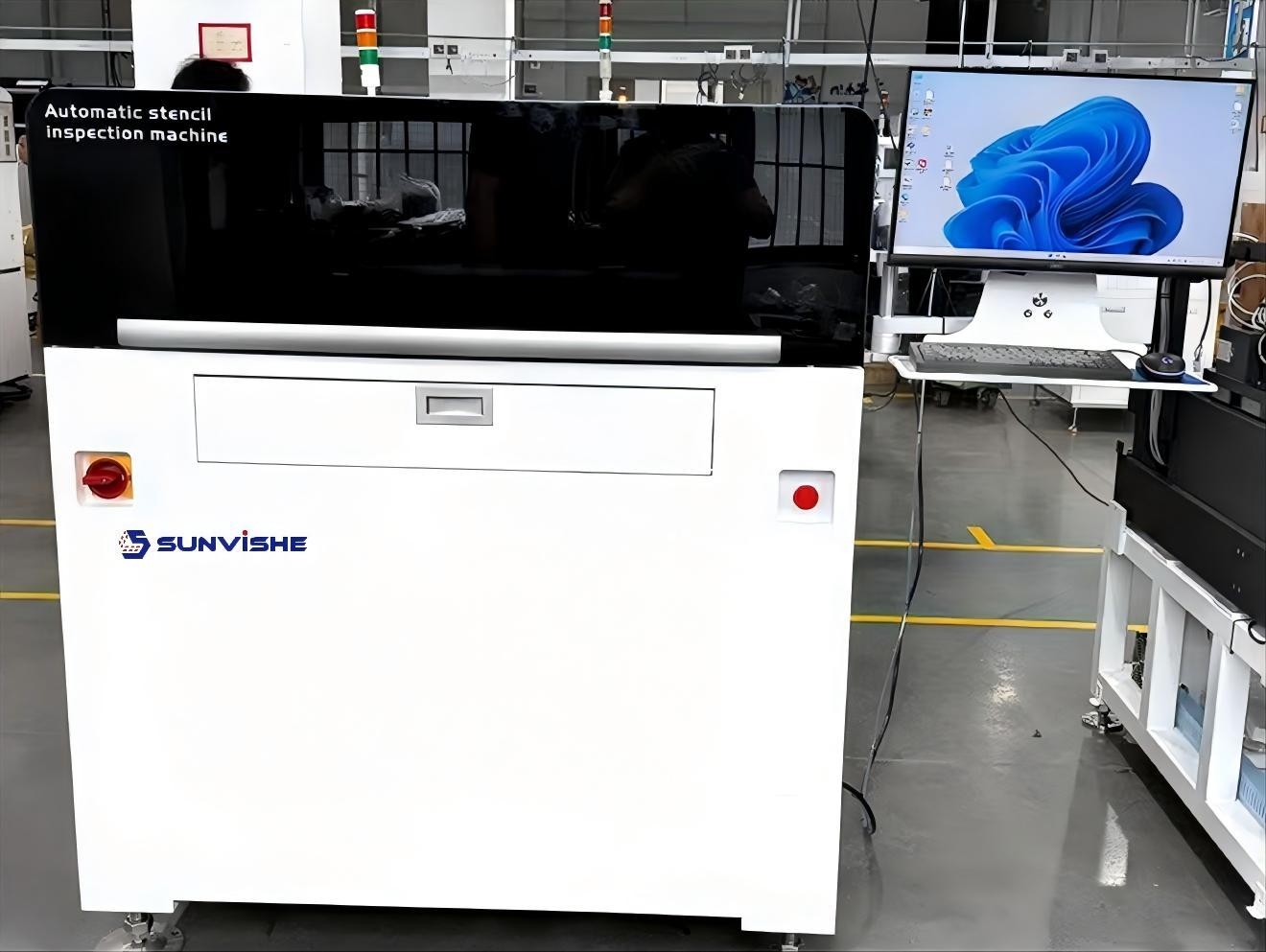

Sistema de máquina de inspección de plantillas SMT K1050 para plantillas 5G de 1200*850 mm

  • SMT Stencil inspection machine system K1050 for 1200*850mm 5G stencils
Lugar de origen China.
Nombre de la marca Sunvishe
Certificación CE
Número de modelo Los datos de los datos de los Estados miembros deben estar disponibles en el formulario de solicitud
Cantidad de orden mínima 1 juego
Precio USD
Detalles de empaquetado Embalaje de caja de vacío+plywood
Tiempo de entrega 7-8 semanas
Condiciones de pago T/T
Capacidad de la fuente 50 establecidos por mes
Datos del producto
Deja un mensaje
Descripción de producto
Especificación Nuevo K1050
Especificación de inspección Imagen Sistema de máquina de inspección de plantillas SMT K1050 para plantillas 5G de 1200*850 mm 0
Marca SOLAR
Posicionamiento de la máquina Inspección de clase de servidor o placa base de teléfono móvil SMT
Solicitud Inspección de plantilla nueva entrante o verificación de plantilla después de la limpieza.
Artículos de inspección Área de apertura, posición, desplazamiento/desplazamiento, tamaño, cuerpo extraño, rebabas, obstrucción del orificio, orificios múltiples, orificio perdido, tensión
Tiempo de inspección/FOV 0.5S/FOV
Capacidades Precisión de medición del área de apertura. Medidor R&R﹤5.0% (los datos de medición reales son R&R﹤1-2%)
El número de aperturas ≤500K
Precisión dimensional 5 millones de píxeles/6,9 μm, 18 millones de píxeles/3,6 μm
Motor lineal Doble unidad
Precisión del control de movimiento Repetibilidad±2μm Ubicación:±3μm
Óptica Cámara Alemania BASLER :5M o Alemania BASLER :18M
Lente Telecéntrico dual
Iluminación Luz LED blanca especial
Resolución Predeterminado 6,9 μm (5 M)
18M: 3,6μm
El tamaño de apertura más grande 5M: 17 mm × 14 mm (6,4 um)
18M: 16mm×14mm (3,6um)
El tamaño mínimo de apertura 60um(6,9um), 40um(3,6um)
Distancia/espaciado mínimo entre orificios 80um(6,9um), 60um(3,6um)
campo de visión 5M: 17mm×14mm
18M: 16mm×14mm
Plantillas Tamaño de la plantilla (736×1500)mm máximo, (300*300)mm mínimo
Área de inspección efectiva 630*1300mm
Programación archivo gerber Formato RS-247X (enseñanza de datos Gerber)
Software proceso estadístico Histograma, gráfico Xbar-R, gráfico Xbar-S, Cp y Cpk, informes diarios/semanales/mensuales
Mantenimiento remoto Software TeamViewer o software Anydesk o SunloginClient
Programación sin conexión Verificación de programación fuera de línea
Computadora ordenador personal PC industrial IPC
Sistema Windows11 Edición Profesional de 64 bits
  Sistema de espesamiento Nueva tecnología innovadora, la medición automática del espesor del tipo de primer contacto,
la medición de espesor de mayor precisión del mundo
Otros Requisito de energía 220 V, 50/60 Hz, potencia: 2500 W.
Tamaño del equipo 1260 mm (largo) × 1974 mm (ancho) × 1435 mm (alto) no contiene luz de tres colores
Suministro de aire 0.4Mpa-0.6Mpa
Peso del equipo 1800KG
