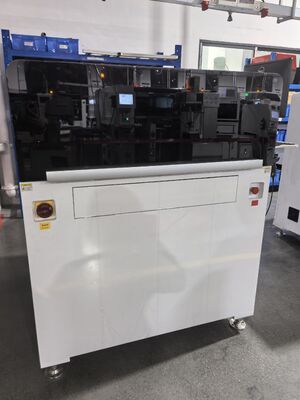

Sistemas de inspección automáticos de plantillas AOI Máquina de inspección SMT K100 para plantillas de 736*736 mm

1. Propósito de uso

Mejorar la eficiencia y el rendimiento de la producción.
Estandarización de la gestión de esténciles.

2. Características principales

Alta precisión, velocidad rápida, operación simple

3. Funciones principales

Área, posición, tamaño, desplazamiento, cuerpo extraño, obstrucción del orificio, orificio faltante, retención múltiple, rebabas, tensión

4. Funciones ampliadas

Cooperar con el sistema de gestión de información de producción (MES) de la fábrica de los clientes.

Ventaja del producto

1. Resuelve el problema de las plantillas entrantes y de limpieza.

2, establecer estándares de control de plantillas y mejorar el sistema de gestión de producción.

3, inspección automática en lugar de inspección manual, mejora la calidad del producto y mejora la competitividad del producto.

4. Resuelve el exceso de soldadura, la soldadura insuficiente, la soldadura sin parar y otros problemas de impresión desde la fuente.

5. El componente 01005 y el componente aún más pequeño se utilizan ampliamente en la producción ahora, la inspección de alta precisión está en línea con las tendencias de desarrollo futuras.

Especificación de inspección	Imagen
	Posicionamiento de la máquina	Inspección de clase de servidor o placa base de teléfono móvil SMT
	Solicitud	Inspección de plantilla nueva entrante o verificación de plantilla después de la limpieza.
	Artículos de inspección	Área de apertura, posición, desplazamiento/desplazamiento, tamaño, cuerpo extraño, rebabas, obstrucción del orificio, orificios múltiples, orificio perdido, tensión
	Tiempo de inspección/FOV	0.5S/FOV
Capacidades	Precisión de medición del área de apertura.	Medidor R&R﹤5.0% (los datos de medición reales son R&R﹤1-2%)
	El número de aperturas	≤500K
	Precisión dimensional	18 millones de píxeles/3,6 μm
	Motor lineal	Doble unidad
	Precisión del control de movimiento	Repetibilidad±2μm Ubicación:±3μm
Óptica	Cámara	Alemania BASLER: 18 millones de píxeles
	Lente	Telecéntrico dual
	Iluminación	Luz LED azul especial
	Resolución	Predeterminado 3,6um (18M)
		18M: 3,6μm
	El tamaño de apertura más grande	18M: 16mm×14mm (3,6um)
	El tamaño mínimo de apertura	40um (3,6um)
	Distancia/espaciado mínimo entre orificios	60um (3,6um)
	campo de visión	18M: 16mm×14mm
Plantillas	Tamaño de la plantilla	(736×736)mm máximo, (300*300)mm mínimo
	Área de inspección efectiva	630*600mm
Programación	archivo gerber	Formato RS-247X (enseñanza de datos Gerber)
Software	proceso estadístico	Histograma, gráfico Xbar-R, gráfico Xbar-S, Cp y Cpk, informes diarios/semanales/mensuales
	Mantenimiento remoto	Software TeamViewer o software Anydesk o SunloginClient
	Programación sin conexión	Verificación de programación fuera de línea
Computadora	ordenador personal	PC industrial IPC
	Sistema	Windows11 Edición Profesional de 64 bits
	Sistema de espesamiento	Nueva e innovadora tecnología, la medición automática de espesor de tipo primer contacto, la medición de espesor de mayor precisión del mundo.
Otros	Requisito de energía	220 V, 50/60 Hz, potencia: 2500 W.
	Tamaño del equipo	1260 mm (largo) × 1974 mm (ancho) × 1435 mm (alto) no contiene luz de tres colores
	Suministro de aire	0.4Mpa-0.6Mpa
	Peso del equipo	1025 kg
