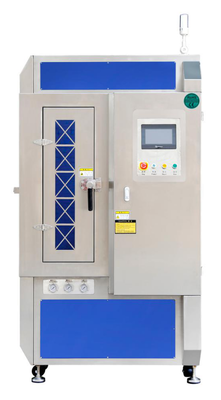

Máquina de limpieza de fijaciones de PCB con múltiples brazos de pulverización y ventana visual para controlar los procesos de limpieza y secado

Máquina de Limpieza de Plantillas a Base de Agua

Características de los parámetros del equipo SW-1000X:

1, Modo de limpieza automática: la placa neta se sube y baja, mientras que el líquido de limpieza calentado se rocía a través del brazo rociador a alta presión, limpieza automática, enjuague, limpieza, limpieza, limpieza y limpieza, todo el proceso de secado;

2, Visualización de todo el proceso: ventana visual y dispositivo de luz LED, proceso de limpieza claro;

3, Diseño científico de boquillas (patente): El uso de aproximadamente 8 brazos rociadores distribuidos resuelve completamente el área ciega de limpieza, los brazos rociadores y las boquillas se pueden desmontar;

4, La presión visible de la boquilla se puede ajustar para resolver el problema de colisión y salpicaduras de piezas de trabajo de tamaño pequeño bajo la condición de pulverización a alta presión durante la limpieza;

5, La ventana de visualización y la entrada de la placa de pantalla están equipadas con protección de sensor fotoeléctrico para evitar que el líquido de limpieza salpique y garantizar su seguridad;

6, Sistema de limpieza integral: Sistema de calentamiento de tanque de dilución/tanque de enjuague estándar, mejora la eficiencia de limpieza. Acorta el tiempo de limpieza, compatible con lavado con agua corriente o limpieza química, para SMT; PCBA THT superficie residual de colofonia, pasta de soldar y otros contaminantes orgánicos e inorgánicos para ser limpiados a fondo y eficazmente;

7, Limpieza, enjuague utilizando sistema de filtro incorporado independiente en línea, bomba eléctrica independiente, brazo rociador independiente, boquilla independiente, reciclaje de solvente, para evitar la limpieza y el enjuague lo menos posible
corriente de líquido, puede mejorar la vida útil del agua de enjuague, reducir la cantidad de solvente;

8, Calidad del fuselaje: todo el fuselaje de acero inoxidable, fluidos de limpieza ácidos, alcalinos y otros;

9, El software puede controlar automáticamente la alimentación y el drenaje de líquido, y tiene el botón de parada de emergencia
y función de protección contra fugas si se produce una barrera sólida.

10, Menores costos operativos: menores costos de inversión en equipos, servicios localizados, equipos y amplio suministro de repuestos.

Configuración de parámetros del equipo SW-1000X:

Área de limpieza: El tanque de almacenamiento de líquido de limpieza se utiliza para recuperar y almacenar el líquido de limpieza, y realizar filtración de 4 etapas, calentamiento y monitoreo del líquido de limpieza, y monitoreo del nivel de líquido.
Bomba de limpieza: 2.2KW (1), 4 brazos rociadores, 40 boquillas;
Volumen del tanque de almacenamiento de líquido: ≤ 90L (1);
Dispositivo de filtración: red de filtro de acero inoxidable de 1 mm (2 piezas), bolsa de filtro del tanque de líquido: malla 50 (1 pieza), elemento de filtro en línea de limpieza 0.45UM (3 piezas);
Potencia de calentamiento: 9KW (1), temperatura de calentamiento: temperatura ambiente --80℃ (ajustable);
Protección del nivel de líquido: bajo, medio, parada, límite superior;
Presión de pulverización: 0.1-0.6Mpa (ajustable)

Área de enjuague: El tanque de almacenamiento de enjuague se utiliza para recuperar el agua almacenada, y realiza filtración de 4 etapas, calentamiento y monitoreo, y monitoreo del nivel de líquido del agua de enjuague.
Bomba de agua de enjuague: 2.2KW (1) 4 brazos rociadores, 40 boquillas;
Volumen del tanque de enjuague: ≤90L (1);
Potencia de calentamiento del tanque de enjuague: 9KW (1); Temperatura de calentamiento: temperatura ambiente --80℃ (ajustable);
Dispositivo de filtración: red de filtro de acero inoxidable de 1 mm (2 piezas), bolsa de filtro del tanque de agua: malla 50 (1 pieza), elemento de filtro en línea de enjuague 0.45UM (3 piezas);
Protección del nivel de líquido: bajo, medio, parada, límite superior;
Presión de pulverización: 0.1-0.6Mpa (ajustable)

Área de secado: El área de secado se utiliza para secar completamente el producto, y el viento se calienta, se corta el viento, se calienta y se monitorea la temperatura.
Ventilador de cuchilla de aire: 5.5KW (1), tubo de calentamiento de acero inoxidable: 5.4KW (1), cuchilla de corte de aire 4, temperatura de calentamiento: temperatura ambiente --60℃ (ajustable);
Dispositivo de movimiento ascendente y descendente de la placa: dispositivo de movimiento por motor paso a paso, controlador de motor paso a paso, rotación suave del codificador;

Motor paso a paso: 1 juego; Controlador de motor paso a paso: 400W (1), codificador 1;

SW-1000X Desde el punto de vista de los parámetros del equipo, es una integración de limpieza rápida y alta limpieza,
equipo de limpieza ambiental compacto.
