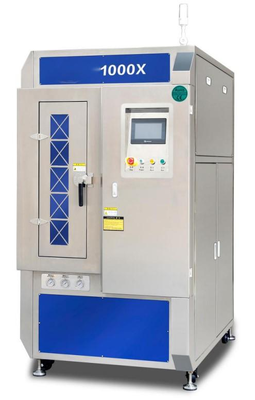

Máquina de limpieza de plantillas totalmente automática para limpieza de revestimiento de pegamento rojo y líneas de montaje SMT de PCB

Máquina de limpieza de plantillas con agua

SW-1000X Características de los parámetros del equipo:

1"Modo de limpieza automática: la tabla de la red se arroja hacia arriba y hacia abajo, mientras que el líquido de limpieza caliente se rocía a través del brazo de pulverización bajo alta presión, limpieza automática, enjuague, limpieza, limpieza,limpieza y limpieza , todo el proceso de secado;

2"Visualización de todo el proceso: ventana visual y dispositivo de iluminación LED, proceso de limpieza claro;

3Diseño científico de la boquilla (patente): el uso de alrededor de 8 brazos de distribución de pulverización - resolver completamente la zona ciega de limpieza, los brazos de pulverización, las boquillas se pueden desmontar;

4La presión visual de la boquilla se puede ajustar para resolver el problema de colisión y salpicaduras de piezas pequeñas en condiciones de rociado de alta presión en la limpieza.

5"La ventana de visualización y la entrada de la pantalla están equipadas con una protección de sensores fotoeléctricos para evitar que el líquido de limpieza salga y garantizar su seguridad;

6"Sistema de limpieza integral: sistema de calefacción del tanque de dilución/tanque de enjuague estándar, mejora la eficiencia de la limpieza; acorta el tiempo de limpieza, es compatible con el lavado con agua corriente o la limpieza química,para SMTLos residuos de resina, pasta de soldadura y otros contaminantes orgánicos e inorgánicos de la superficie del THT PCBA deben limpiarse a fondo y de manera eficaz.

7"Limpieza, enjuague utilizando un sistema de filtro integrado independiente en línea, bomba eléctrica independiente, brazo de rociado independiente, boquilla independiente, reciclaje de disolventes para evitar la limpieza y enjuague tan poco
cadena de líquido, puede mejorar la vida útil del agua de enjuague, reducir la cantidad de disolvente;

8"Calidad del fuselaje: todo el fuselaje de acero inoxidable, ácido, líquidos alcalinos y otros líquidos de limpieza;

9El software puede controlar automáticamente la alimentación y el drenaje de líquido, y tiene la parada de emergencia
el botón y la función de protección contra fugas si se produce la barrera sólida.

10"Costos operativos más bajos: menores costes de inversión en equipos, servicios localizados, equipos y amplio suministro de piezas de repuesto.

Configuración de parámetros del equipo SW-1000X:

Área de limpieza: el tanque de almacenamiento de líquido de limpieza se utiliza para recuperar y almacenar el líquido de limpieza y para realizar una filtración, calentamiento y monitorización del líquido de limpieza en 4 etapas,y monitoreo del nivel de líquido.
Pampilla de limpieza: 2,2 kW (1), 4 brazos de rociado, 40 boquillas;
El volumen del tanque de almacenamiento de líquidos: ≤ 90L (1);
Dispositivo de filtro: red de filtro de acero inoxidable de 1 mm (2 piezas), bolsa de filtro del tanque de líquido: 50 malla (1 pieza), elemento de filtro en línea de limpieza 0,45UM ((3 piezas);
Potencia de calefacción: 9KW (1), temperatura de calefacción: temperatura ambiente: -80°C (regulable);
Protección del nivel de líquido: bajo, medio, alto, sobre el límite;
Presión de rociado: 0,1-0,6Mpa (regulable)

Área de enjuague: el depósito de enjuague se utiliza para recuperar el agua almacenada y realiza una filtración en 4 etapas, calentamiento y monitoreo, y monitoreo del nivel de líquido del agua de enjuague.
Bomba de agua de enjuague: 2,2 kW (1) 4 brazos de rociado, 40 boquillas;
El volumen del depósito de enjuague: ≤ 90L (1);
Potencia de calefacción del tanque de enjuague: 9KW (1); temperatura de calefacción: temperatura ambiente -80°C (regulable);
Dispositivo de filtro: red de filtro de acero inoxidable de 1 mm (2 piezas), bolsa de filtro del tanque de agua: 50 malla (1 pieza), elemento de filtro en línea de enjuague 0,45UM ((3 piezas);
Protección del nivel de líquido: bajo, medio, alto, sobre el límite;
Presión de rociado: 0,1-0,6Mpa (regulable)

Área de secado: la sección de secado se utiliza para secar el producto a fondo, y el viento se calienta, el viento se corta, se calienta y se controla la temperatura.
Ventilador de cuchillo de aire: 5.5KW (1), tubo de calefacción de acero inoxidable: 5.4KW (1), cuchillo de corte de aire 4, temperatura de calefacción: temperatura ambiente -60°C (ajustable);
Dispositivo de marcha hacia arriba y hacia abajo de la tabla: dispositivo de marcha por motor paso a paso, conductor paso a paso, rotación suave del codificador;

Motor paso a paso: 1 conjunto; conductor paso a paso: 400W ((1), codificador 1;

SW-1000X Desde el punto de vista de los parámetros del equipo, es una rápida limpieza, alta limpieza de la integración,
equipo de limpieza ambiental compacto.
